Consolidamento strutturale: diagnostica, livelli di conoscenza e tecniche di intervento

Livelli di conoscenza e fattori di confidenza

I tre livelli di conoscenza si costruiscono attraverso rilievo geometrico, verifiche in situ sui dettagli costruttivi e caratterizzazione meccanica dei materiali, con intensità crescente da LC1 a LC3. Il Fattore di Confidenza associato riduce i valori di resistenza dei materiali nelle verifiche ed è lo stesso, in via generale, per ogni tipologia strutturale: FC = 1,35 per LC1 (conoscenza limitata), FC = 1,20 per LC2 (conoscenza adeguata), FC = 1,00 per LC3 (conoscenza accurata, quest'ultimo applicabile ai parametri per cui sono state effettivamente svolte le indagini esaustive richieste). Un LC1 porta quindi a un FC più alto, quindi a resistenze di calcolo più basse, rispetto a un LC3. Sulla muratura, in aggiunta, la Tab. C8.5.II della stessa Circolare fissa coefficienti migliorativi massimi specifici per tecnica di consolidamento e tipologia muraria: le iniezioni di miscele leganti, ad esempio, vanno da un coefficiente massimo di 1,2 su murature più regolari a 2 su muratura in pietrame disordinata, perché il beneficio effettivo dipende dalla qualità e regolarità della tessitura originaria e va verificato caso per caso. Un programma di indagini più approfondito può consentire di raggiungere un livello di conoscenza superiore, e quindi un fattore di confidenza inferiore, evitando così interventi di rinforzo sovradimensionati rispetto alla reale capacità della struttura.

Tecniche diagnostiche più comuni

Le tecniche diagnostiche più comuni comprendono prove soniche e ultrasoniche su murature, per stimare la qualità della tessitura muraria e l'efficacia di eventuali iniezioni, endoscopie per verificare la sezione interna di muri a più paramenti, martinetti piatti: singoli per lo stato tensionale esistente nella muratura, doppi per la caratterizzazione meccanica in situ (modulo elastico e resistenza a compressione), e monitoraggio fessurimetrico strumentale per distinguere quadri fessurativi stabili da quelli in evoluzione.

Interventi su strutture in legno

La tecnica di rinforzo dipende dal materiale e dal meccanismo di collasso da contrastare, individuato in fase di analisi:

• protesi lignee su parti degradate di travi, mantenendo la sezione originale dove possibile;

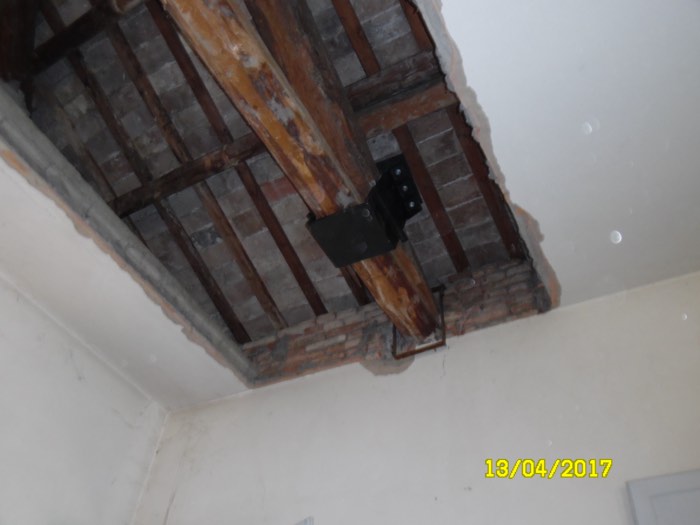

• connettori metallici, tra le soluzioni più usate per contribuire al ripristino della continuità strutturale e all'irrigidimento di solai lignei (diaframma di piano), in un sistema di rinforzo che va valutato nel suo complesso.

Interventi su muratura e cemento armato

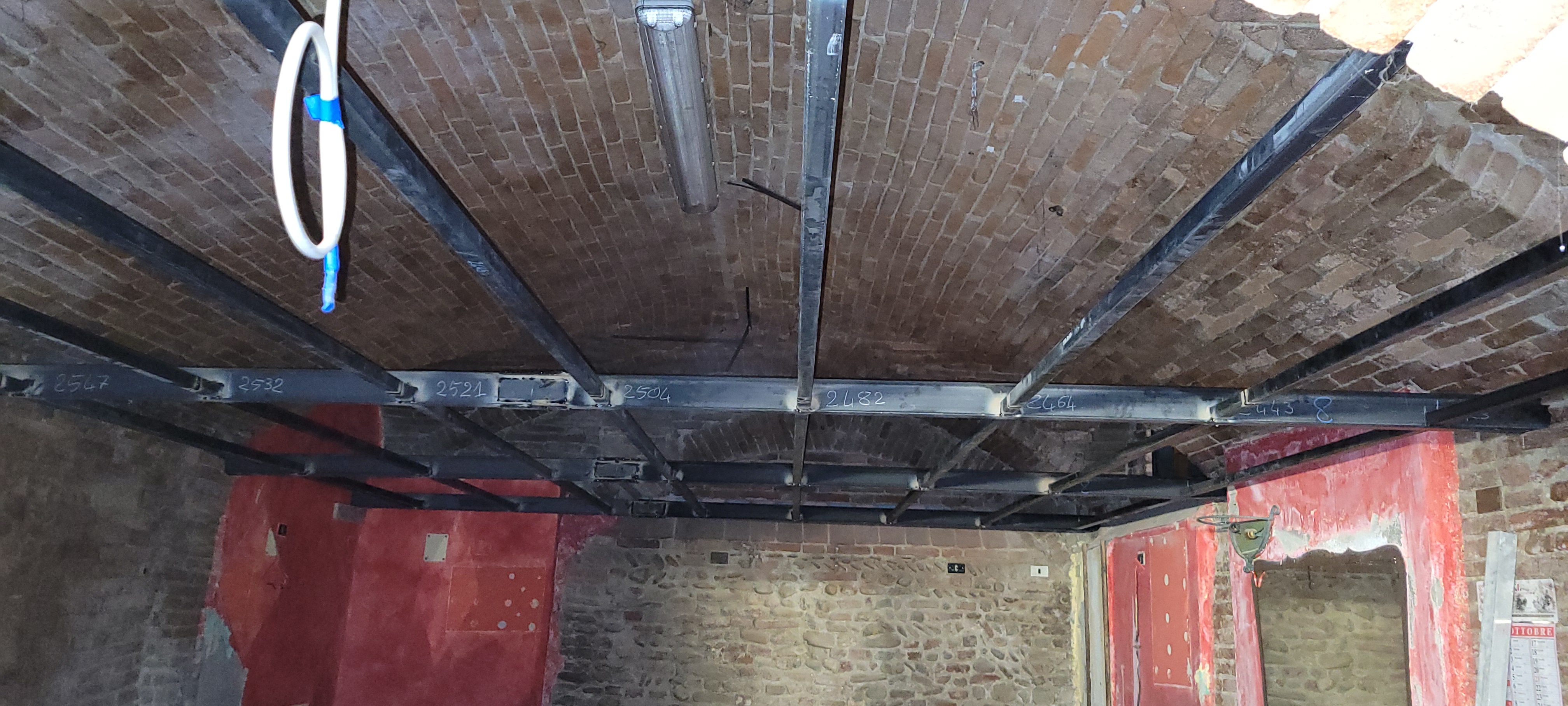

Muratura

• iniezioni di miscele leganti, con coefficienti massimi di incremento delle caratteristiche meccaniche differenziati per tipologia muraria (Tab. C8.5.II): l'efficacia dipende molto dalla qualità della malta originaria e dalla presenza di vuoti interni;
• tirantature e cerchiature, per contrastare i meccanismi di ribaltamento fuori piano;
• ristilatura armata dei giunti, per il miglioramento della resistenza a taglio nel piano.

Cemento armato

• incamiciature in calcestruzzo armato, per l'aumento di sezione resistente di pilastri e travi con armature insufficienti;
• sistemi FRP a matrice polimerica (Fiber Reinforced Polymer, riferimento CNR-DT 200 R2/2026) o FRCM a matrice inorganica (Fabric Reinforced Cementitious Matrix, riferimento CNR-DT 215), per il rinforzo a flessione, taglio o confinamento. La matrice, polimerica o inorganica, incide sullo spessore aggiunto e sulla compatibilità con il supporto.

Diagnosi della causa prima della scelta dell'intervento

Un quadro fessurativo o un cedimento visibile non individua da solo la causa: cedimenti differenziali di fondazione, sovraccarico di un solaio rispetto al progetto originale, degrado dei materiali nel tempo o interventi pregressi non a regola d'arte (aperture create senza rinforzo, ad esempio) richiedono percorsi diagnostici diversi. La scelta della tecnica di intervento segue la diagnosi, non la precede: interventi di rinforzo eseguiti senza una diagnosi accurata della causa rischiano di non risolvere il problema reale o di essere sovradimensionati.

Come lavora ICEA su un intervento di consolidamento

Le lavorazioni strutturali vengono impostate leggendo il progetto, gli accessi, le protezioni necessarie e le interferenze con le parti esistenti. Il percorso comprende lettura di tavole e dettagli esecutivi, preparazione del cantiere (accessi, protezioni, demolizioni selettive), esecuzione dei rinforzi con verifica documentata delle fasi prima della chiusura. Lo stesso schema è seguito su interventi che vanno da rinforzi puntuali su edifici residenziali a fondazioni di capannoni industriali.
